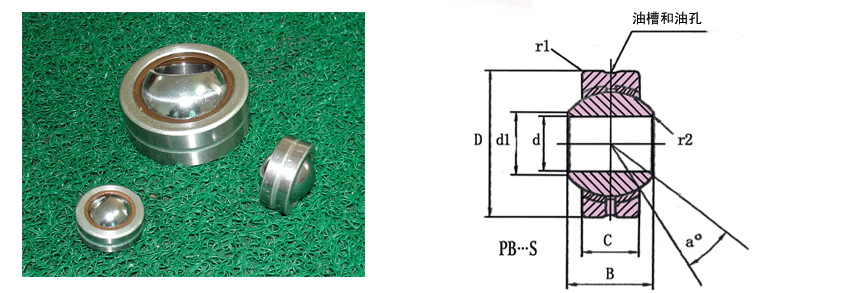

型号 No.
|
尺寸(mm)
|
α°
≈
|
径向静载(KN)
|
d
|
D
|
C
|
B
|
d1
|
r1
≥
|
r2
≥
|
PB5S
|
5
|
16
|
6
|
8
|
7.7
|
0.3
|
0.3
|
13
|
7.8
|
PB6S
|
6
|
18
|
6.75
|
9
|
9
|
0.3
|
0.3
|
13
|
9.8
|
PB8S
|
8
|
22
|
9
|
12
|
10.4
|
0.3
|
0.3
|
14
|
16
|
PB10S
|
10
|
26
|
10.5
|
14
|
12.9
|
0.6
|
0.3
|
14
|
23
|
PB12S
|
12
|
30
|
12
|
16
|
15.4
|
0.6
|
0.3
|
13
|
31
|
PB14S
|
14
|
34
|
13.5
|
19
|
16.9
|
0.6
|
0.3
|
16
|
40
|
PB16S
|
16
|
38
|
15
|
21
|
19.4
|
0.6
|
0.3
|
15
|
50
|
PB18S
|
18
|
42
|
16.5
|
23
|
21.9
|
0.6
|
0.6
|
15
|
61
|
PB20S
|
20
|
46
|
18
|
25
|
24.4
|
0.6
|
0.6
|
15
|
73
|
PB22S
|
22
|
50
|
20
|
28
|
25.8
|
0.6
|
0.6
|
15
|
88
|
PB25S
|
25
|
56
|
22
|
31
|
29.6
|
0.6
|
0.6
|
15
|
110
|
PB30S
|
30
|
66
|
25
|
37
|
34.8
|
0.6
|
0.6
|
17
|
148
|
尺寸公差(mm)
孔径
|
dH7
|
D
|
C
|
B
|
5,6
|
+0.012
0
|
0
-0.011
|
+0.10
|
0
-0.15
|
8,10
|
+0.015
0
|
0
0.013
|
12,
|
+0.018
0
|
14,16,18
|
0
-0.016
|
0
-0.20
|
20
|
+0.021
0
|
22,25,28,30
|
0
-0.019
|
标准配置碳钢载荷,重载时请选购合金钢H,要求无污染或腐蚀性环境中使用,请选用不锈钢X
材料配置
|
杆体
|
球
|
衬圈
|
碳钢PB---S
|
碳钢,热处理,表面镀锌
|
轴承钢,热处理,表面镀硬铬
|
青铜
|
合金钢PB---S/H
|
合金钢,热处理,表面镀锌
|
不锈钢PB---S/X
PB---S/X
|
不锈钢,热处理
|
9Cr18(Mo)
热处理,
|
备注:合金钢配置后缀“/H” ,不锈钢配置后缀“/X”,如PB16S/H,PB8S/X。合金钢和不锈钢配置的载荷值,请向优尼福技术部门咨询。
|
